Место происхождения: | LISHUI, ЧЖЭЦЗЯН |
---|---|
Фирменное наименование: | VERVO |
Сертификация: | API/ISO/CE |
Номер модели: | H11W-800LB-DN25 |
Количество мин заказа: | 1 |
Упаковывая детали: | случай переклейки |
Время доставки: | 30 |
Условия оплаты: | T/T, L/C, D/P, западное соединение |
Поставка способности: | 400000 |
Проектно-конструкторский стандарт: | API602/BS5352 | Материал тела:: | Нержавеющая сталь A182 F316L |
---|---|---|---|
Номинальный диаметр: | 1 дюйм DN25 | Давление: | 800LB, 2000PSI |
Соединение конца.: | заварка гнезда | Лицом к лицу: | Стандарт фабрики |
Тест и осмотр: | API 598 |

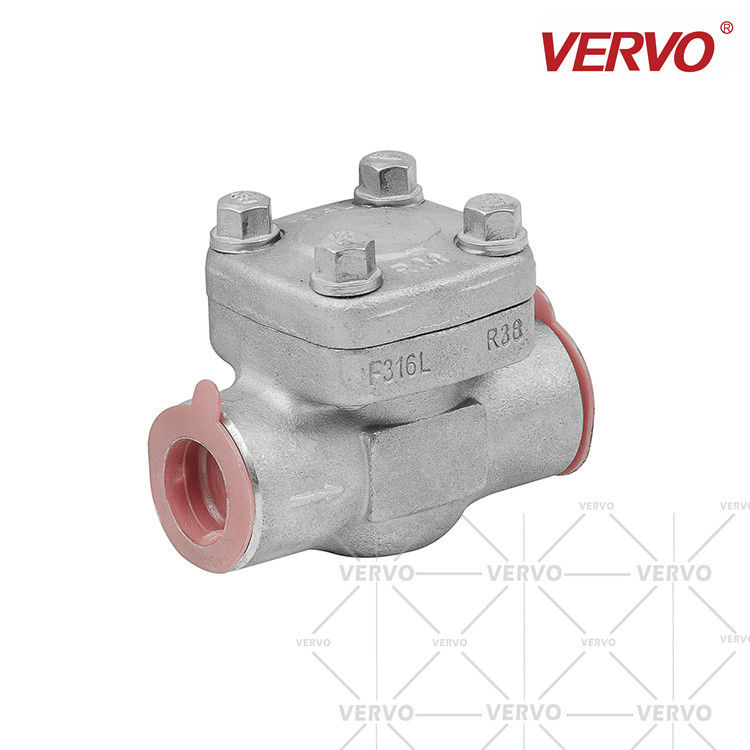

Нержавеющая сталь класса 800 задерживающего клапана кованой стали задерживающего клапана нержавеющей стали клапан SW API602 задерживающего клапана 1 дюйма 800LB
Задерживающий клапан кованой стали
Задерживающие клапаны кованой стали VERVO предложены в типе качания, типе подъема, скрепленном болтами bonnet и сваренном дизайне bonnet в широком диапазоне углерода, нержавеющей стали, двухшпиндельной нержавеющей стали, сплава и других особенных материалов. Задерживающие клапаны кованой стали VERVO изготовлены согласно дизайну API 602.
Выкованный задерживающий клапан обеспечить с одиночным диском. С силой средства, диск автоматически раскроет или закроет вокруг фиксированного вала штыря. Когда средства массовой информации остановят подачу, диск будет закрыт под своей собственной силой. Никакая ручная интервенция не включается во весь процесс.
Задерживающий клапан главным образом предотвратить средства массовой информации обратный поток и обеспечить одностороннюю подачу каналов средств массовой информации только. Он предотвращает аварии пока неожиданная потеря силы в средстве трубопровода как силовое оборудование как повреждения насоса, и среднюю подачу запаса против источника питания.
ВИД ПРОДУКЦИИ
Определяет размер NPS 1/2 к NPS 4
Класс 800 для того чтобы классифицировать 2500
МАТЕРИАЛЫ
Доступный в выкованный (A105, LF2, F5, F11, F22, A182 F304 (l), F316 (l), F347, F321, F51), сплав 20, Monel, Inconel, Hastelloy, C95800
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
SW, NPT, RF или BW
Вне винта & хомута (OS&Y)
Скрепленный болтами Bonnet, сваренный Bonnet или Bonnet уплотнения давления
ПРОЕКТНО-КОНСТРУКТОРСКИЙ СТАНДАРТ
Дизайн & изготовление согласно API 602, ASME B16.34
Соединение конца согласно ASME B16.11 (SW), ASME B1.20.1 (NPT), ASME B16.5 (RF, RTJ)
Тест & осмотр согласно API 598
Также доступный согласно с NACE MR-0175, NACE MR-0103, ISO 15848, API 624
Деталь | Задерживающий клапан |
Аттестация | ISO9001, ISO14001, ISO18001, TS, CE, API |
Бренд | VERVO |
Номер модели | H61Y-800LB-DN25 |
Гаван размер | 1" DN25 |
Тип структуры | задерживающий клапан /swing подъема |
Давление | 800LB, 2000PSI |
Температура | -29-300 СТЕПЕНЬ |
Форма соединения | Заварка гнезда |
Материал | Нержавеющая сталь A182 F316L |
Особенность | Легкая разборка |
РАЗМЕРЫ И ВЕСЫ (задерживающий клапан - тип качания)
РАЗМЕРЫ И ВЕСЫ (задерживающий клапан - тип подъема)
CL800 | Крышка болта (ДО РОЖДЕСТВА ХРИСТОВА)/сваривая крышка (WC) Уменьшите порт порта (RP) /Full (FP) Поток (NPT), сварка гнезда (SW), сварное соединение встык (BW) |
|||||||
Размер (NPS) | R.P | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 |
F.P | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | |
Лицом к лицу | L | 79 | 92 | 111 | 120 | 152 | 172 | |
Высота | H | 55 | 55 | 65 | 80 | 85 | 105 | |
Порт подачи Диаметр |
d | 10,5 | 13,5 | 17 | 22 | 28 | 34 | |
Вес (Kg) | B.B | 1,2 | 1,5 | 2,1 | 3,5 | 4,8 | 7,6 | |
W.B | 1,1 | 1,3 | 2 | 3,3 | 4,6 | 7,4 | ||
CL900 CL1500 | Крышка болта (ДО РОЖДЕСТВА ХРИСТОВА)/сваривая крышка (WC) Уменьшите порт порта (RP) /Full (FP) Поток (NPT), сварка гнезда (SW), сварное соединение встык (BW) |
|||||||
Размер (NPS) | R.P | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 |
F.P | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | |
Лицом к лицу | L | 92 | 111 | 120 | 152 | 172 | 220 | |
Высота | H | 55 | 65 | 80 | 85 | 105 | 115 | |
Порт подачи Диаметр |
d | 10,5 | 13,5 | 17 | 22 | 28 | 34 | |
Вес (Kg) | B.B | 1,5 | 2,1 | 3,5 | 4,8 | 7,6 | 12,5 | |
W.B | 1,3 | 2 | 3,3 | 4,6 | 7,4 | 12,1 | ||
CL2500 | Сваривая крышка (WC), Уменьшите порт порта (RP) /Full (FP) Поток (NPT), сварка гнезда (SW), сварное соединение встык (BW) |
|||||||
Размер (NPS) |
R.P | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
Лицом к лицу | L | 120 | 120 | 152 | 172 | 220 | 220 | |
Высота | H | 80 | 80 | 85 | 105 | 115 | 115 | |
Порт подачи Диаметр |
d | 10,5 | 13,5 | 17 | 22 | 28 | 34 | |
Вес (Kg) |
W.B | 3,5 | 3,5 | 4,8 | 7,6 | 12,5 | 12,5 |
